? ? 超聲相控陣是超聲探頭晶片的組合，由多個壓電晶片按一定的規律分布排列，然后逐次按預先規定的延遲時間激發各個晶片，所有晶片發射的超聲波形成一個整體波陣面，能有效地控制發射超聲束（波陣面）的形狀和方向，能實現超聲波的波束掃描、偏轉和聚焦。它為確定不連續性的形狀、大小和方向提供出比單個或多個探頭系統更大的能力。
? ? 超聲相控陣檢測技術使用不同形狀的多陣元換能器產生和接收超聲波束，通過控制換能器陣列中各陣元發射(或接收)脈沖的不同延遲時間，改變聲波到達(或來自)物體內某點時的相位關系，實現焦點和聲束方向的變化，從而實現超聲波的波束掃描、偏轉和聚焦。然后采用機械掃描和電子掃描相結合的方法來實現圖像成像。
? ? 通常使用的是一維線形陣列探頭，壓電晶片呈直線狀排列，聚焦聲場為片狀，能夠得到缺陷的二維圖像，在工業中得到廣泛的應用。

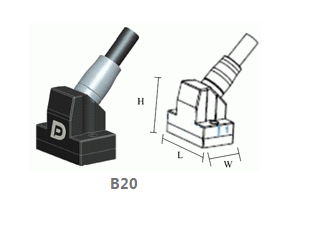

? ? 不同廠家超聲相控陣設備的功能、操作及顯示方式等各不相同，但是檢測應用基本相同。比如廣州多浦樂的一種超聲相控設備（線陣SMALL系列相控陣超聲探頭）
? ? 線陣SMALL系列探頭特點：
? ? 1.具有小的外形；
? ? 2.電纜線可從頂上出線，也可從邊上出線；
? ? 3.電子控制聲束角、聚焦和掃描步徑；
? ? 4.使用固定角度與固定聚焦探頭，無需多次檢測；
? ? 5.從一個接觸點可檢測常規方式難以達到的區域；
? ? 6.可更換的楔塊以及0°延遲塊，平面或曲面兩種類型。
? ? ?
? ? 廣州多浦樂電子科技有限公司是一家專注于超聲設備及超聲換能器(探頭)研發、產品包括相控陣超聲探頭,相控陣超聲板卡,相控陣掃查器,超聲自動化設備等,制造的高新技術企業,致力于打造世界一流的超聲品牌。
