超聲探頭的作用與超聲波檢測的技術要點
發布日期：2018-08-11
閱讀量：8064
分享：

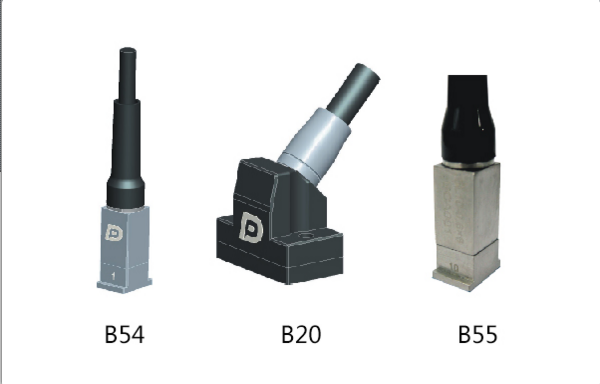

? ? 超聲波探頭（簡稱超聲探頭）
? ? 壓電換能器探頭是超聲無損檢測中最為常用的實現電能和聲能相互轉換的一種換能器件，是超聲檢測裝置的重要組成部分。主要分為：接觸式縱波直探頭、接觸式斜探頭、聯合雙探頭、液浸探頭、聚焦探頭等。
? ? 標準試塊
? ? 標準試塊是指材質、形狀、尺寸及表面狀態等均經相關權威機構討論通過，用于定量對比測量的試塊，通常使用的有荷蘭IIW試塊及我國CSK-IA試塊，主要用途是：校驗超聲波儀的水平線性和垂直線性；調整探測范圍；測定縱波分辨力；測定斜探頭的入射點和分辨力；估計盲區和最大穿透能力；調整檢測靈敏度等。
? ? 超聲波檢測的技術要點
? ? 檢測前的要求
? ? 超聲波檢測方法很多，在檢測前必須明確一些基本問題，例如對檢測對象、入射角度、探頭、耦合劑等的要求。為提高檢測結果的可靠性，應對檢測試件的材料牌號、制造方法、形狀、尺寸、熱處理狀態、可能存在的缺陷種類及形成原因有一定的了解；使聲束中心線與缺陷面特別是與最大受力方向垂直的缺陷面盡可能接近垂直。根據檢驗對象，合理選擇探頭，主要是對晶片尺寸、角度、頻率的選擇。借助探頭與試件表面之間涂敷的液體，排出空氣間隙以實現聲能的傳遞，這種液體叫耦合劑，耦合劑要求有足夠的浸潤性，盡量與被測試件的聲特性阻抗相差小些。
? ? 掃查時應注意的問題
? ? 在進行超聲波檢測時，檢測面上探頭與試件的相對運動稱為掃查，掃查的原則是：一要保證試件的整個檢查區域有足夠的聲束覆蓋以避免漏檢；二要在掃查過程中使聲束入射方向始終符合規定的要求。掃查速度應該適當，保證缺陷回波能充分地被探頭接收，并在熒光屏上有明顯的顯示和記錄。掃查過程中應給探頭以適當?shù)暮鸵恢碌膲毫?，保持靈敏度穩定。掃查過程中還要注意保持正確的掃查方向，對于雙探頭還要考慮同步與協調。
