集成楔塊陣列探頭的典型應用
發布日期：2024-09-11
閱讀量：6809
分享：

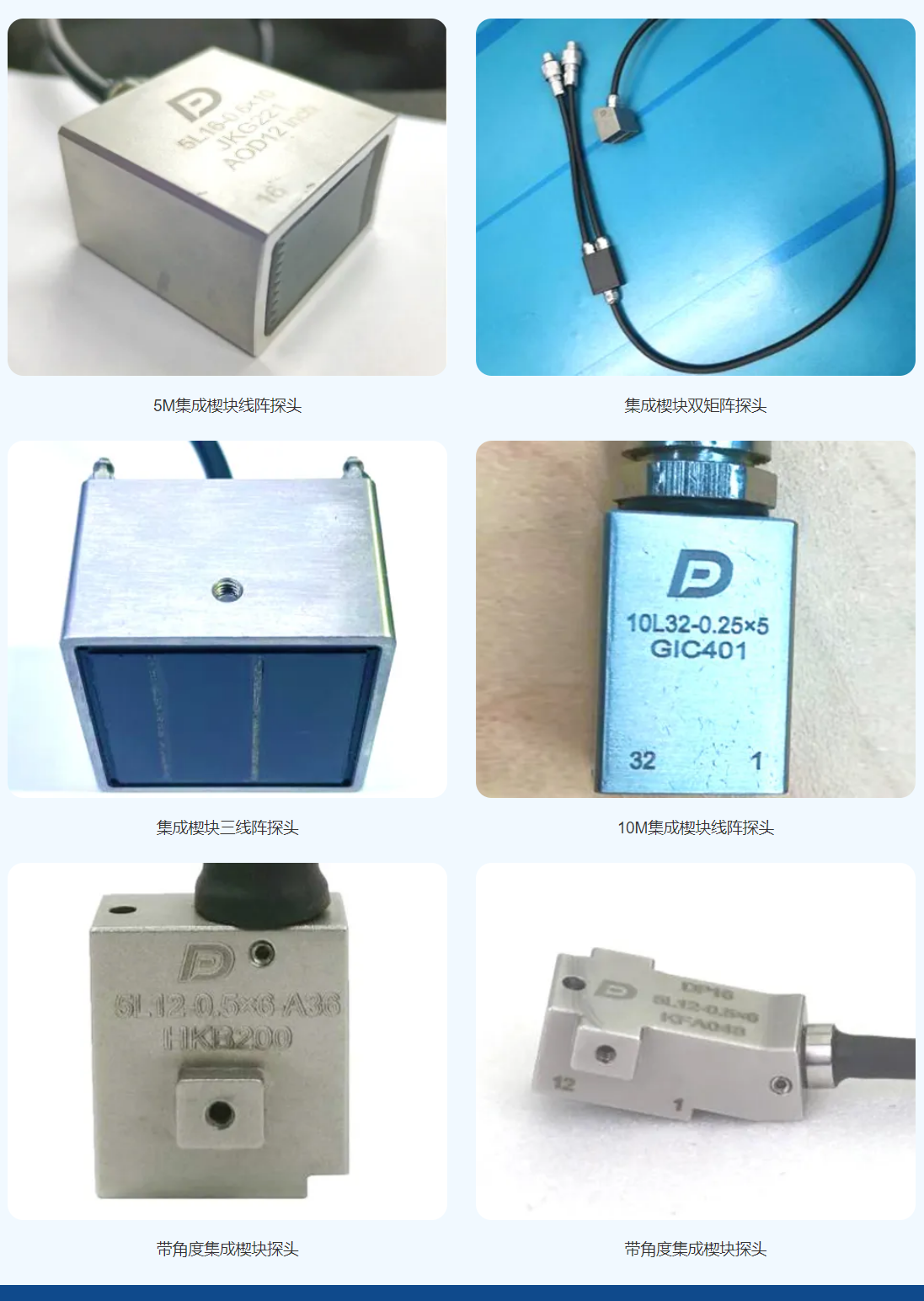

集成楔塊陣列探頭具有探頭整體尺寸小、自帶楔塊、可進行直接接觸的帶角度掃查、方便在狹小空間檢測等性能特點，在檢測位置受限的場景下應用頗為廣泛。多浦樂研發的集成楔塊陣列探頭可適用于多種檢測場景，如弧形樅樹型葉根的檢測、搭接零部件焊縫的檢測以及其它空間位置受限的場合等，下圖為多浦樂幾種典型集成楔塊探頭。
集成楔塊探頭
待檢工件
本案例是使用10M集成楔塊陣列探頭對某型管板搭接工件進行檢測。待檢工件可放置探頭位置有限，故選用多浦樂研發的一款體積較小的集成楔塊陣列探頭進行檢測，既可以很好解決探頭放置空間受限問題，也可以保證達到一個較好的檢測效果。

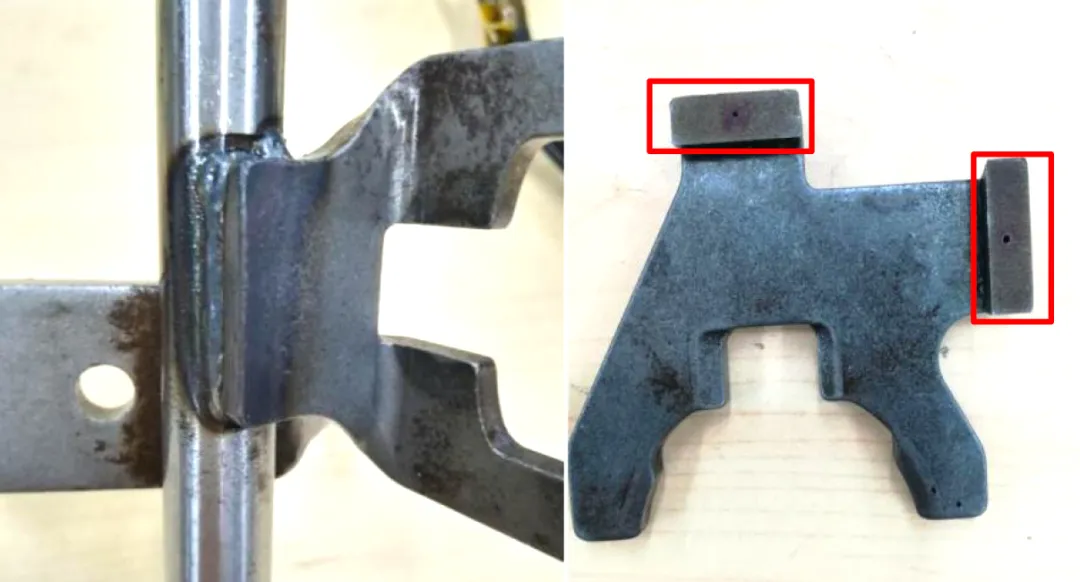

待檢工件如上圖所示，由兩個板狀零件與圓棒搭接焊接而成。紅框內為焊縫區域，在焊接區域加工了兩個大小為φ0.5mm和φ1mm的平底孔缺陷，來驗證檢測方案的可行性。

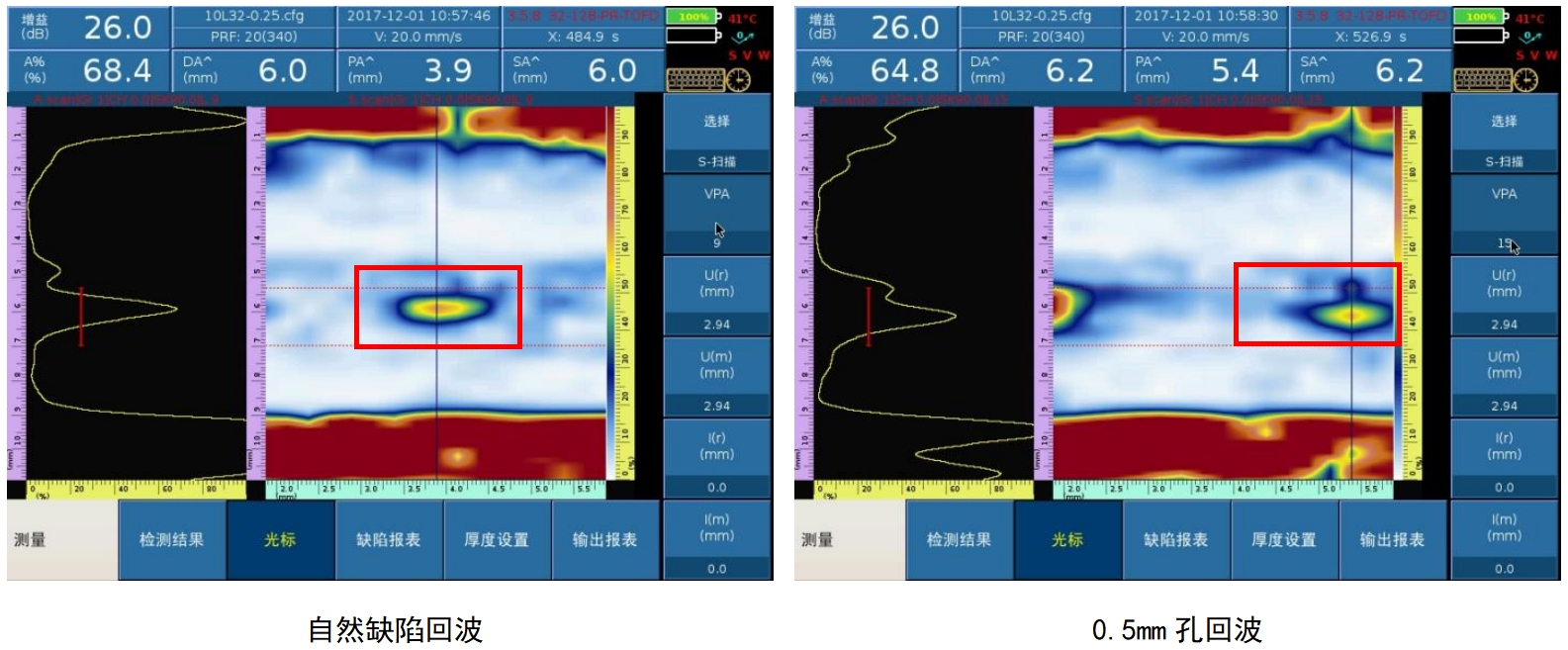

檢測效果

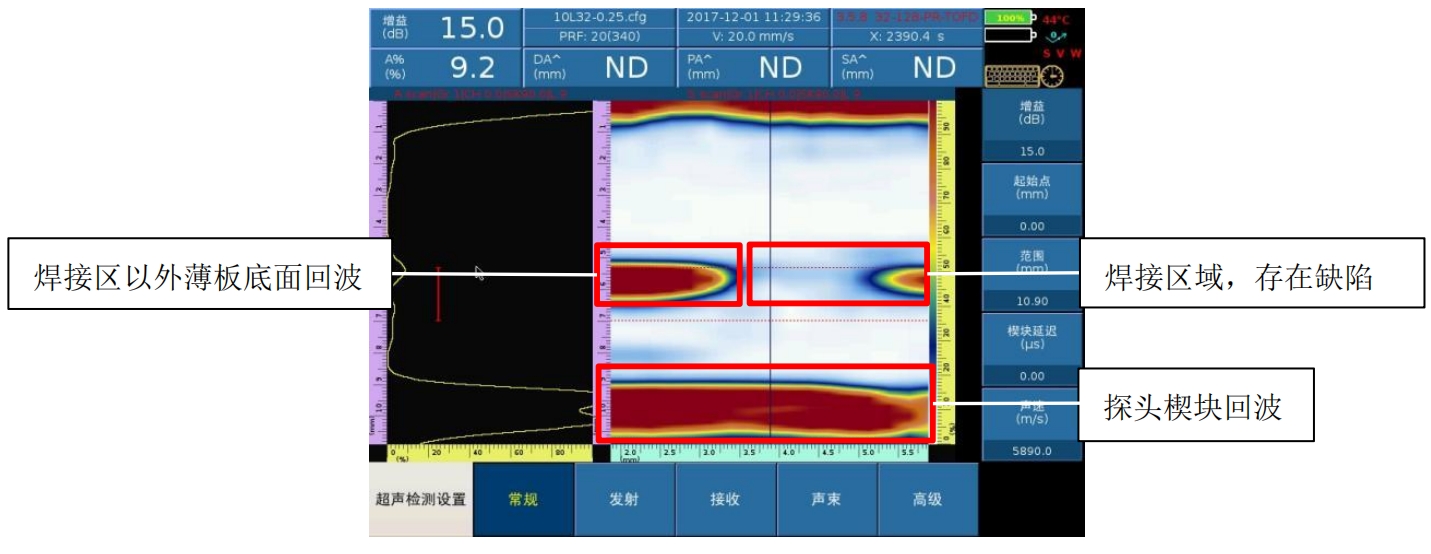

上圖中在焊接區域出現的信號為未焊透缺陷信號，1mm的平底孔被覆蓋在里面。
結 論
從案例中的檢測結果可以知道，使用10M集成楔塊探頭能夠有效檢測厚度在10mm以內的鋼搭接焊縫，檢測結果直觀清晰。探頭是檢測的前端，其重要性不言而喻，多浦樂專業探頭研發團隊可以為客戶提供或定制最適合的檢測探頭，助力檢測更高效快捷。?
