超聲相控陣系統的應用主要集中的領域
發布日期：2018-10-24
閱讀量：6200
分享：
? ? 很多人都熟悉超聲波成像在醫學上的應用，即利用高頻聲波生成人體內部器官的高清晰橫截面圖像。醫學聲波圖通常是由被稱為“相控陣”的特制多晶片探頭1以及與其配套使用的硬件和軟件生成。然而，超聲相控陣技術的應用并不只限于醫學診斷。近年來，相控陣系統在工業領域中的應用越來越多，從而將包括焊縫檢測、粘接檢測、厚度測量、在役裂縫探測在內的普通超聲檢測應用中的信息獲取和成像操作提高到了新的水平。
? ? 在最初的二十幾年中，商業超聲儀器完全依靠以下幾種類型的探頭：使用一個壓電晶體生成并接收聲波的單晶探頭，將發送晶片與接收晶片分開的雙晶探頭，以及以串聯方式使用一對單晶探頭的一發一收或穿透系統。當前為工業缺陷檢測及厚度測量而設計的大多數商業超聲儀器仍然在使用上述這些方法。不過在超聲無損檢測（NDT）領域中，使用相控陣技術的儀器正在逐步彰顯其重要性。

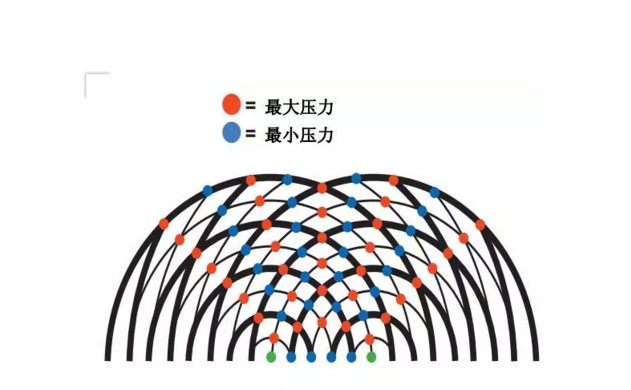

? ? 1801年，英國科學家托馬斯·楊在其著名的試驗中通過使用兩點光源生成干涉圖形的方法向世人演示了波的相互加強和相互抵消作用的原理。在傳播中同相位的波的能量得到增強，而不同相位的波的能量被減弱（參見圖1-1）。
? ? “相移”，或稱“定相”，是一種對干涉模式進行控制的操作，方法是為兩點源或多點源發出的聲束設定不同的時間延遲，從而使每條聲束的波前具有不同的相位。對相位的控制可以彎曲、偏轉或聚焦波前的能量。二十世紀六十年代，研究人員開始開發超聲相控陣系統。這些系統使用脈沖觸發多點源探頭，所生成的聲束傳播情況都如上述受控干涉模式。二十世紀七十年代初期，首次出現用于醫療診斷的商業相控陣系統，這些系統通過控制聲束的傳播方向，生成人體各個部位的橫截面圖像。
? ? 最初，超聲相控陣系統的應用主要集中在醫學領域。出現這種情況的一個原因是人體具有可預見的組織和結構，因而使儀器的設計及圖像的解讀相對來說更簡便直接。而相控陣技術在工業方面的應用則沒有這么簡單。由于金屬、復合材料、陶磁、塑料、纖維玻璃等材料在聲學特性方面的多樣性，以及工業檢測中不同被檢工件在厚度及幾何形狀上的巨大差異，相控陣技術在工業上的應用具有更大的挑戰性。第一批工業相控陣系統問世于二十世紀八十年代。這些系統的形體極大，而且需要將數據傳輸?shù)接?jì)算機中進行處理并顯示圖像。這些系統一般用于電力工業中的在役檢測。在很大程度上，相控陣技術在核能市場上得到了大力開發，因?yàn)樘岣哧P(guān)鍵性評估中檢出率的目標極大地促進了這項前沿技術的使用。其它早期的應用還包括一些對大型鍛軸和低壓渦輪機部件的檢測。
? ? 二十一世紀的初期出現了用于工業領域的便攜式、電池供電的相控陣儀器。模擬電路式設計要求相當?shù)墓β始翱臻g，才可建立聲束偏轉所需要的多通道配置。然而，隨著數字化時代的到來，以及價格便宜的嵌入式微處理器的迅速發展，新一代相控陣設備也得到了突飛猛進的發展。此外，低功耗電子部件的出現和更節電的儀器結構的實現，以及表面安裝式印刷電路板的設計在工業領域中的廣泛應用，也促使這項先進的技術得以應用在小型儀器中。由此問世了集電子設置、數據處理、顯示、分析于單一便攜式設備的相控陣工具，從而拓寬了相控陣技術在工業領域中的應用范圍。這些發展進而又為普通應用規范了相控陣探頭的標準。
? ? 廣州多浦樂電子科技有限公司是一家專注于超聲設備及超聲換能器(探頭)研發、產品包括相控陣超聲探頭,相控陣超聲板卡,相控陣掃查器,超聲自動化設備等,制造的高新技術企業,致力于打造世界一流的超聲品牌!
