陶瓷板工件的相控陣超聲檢測
發布日期：2023-04-21
閱讀量：3687
分享：
工業陶瓷具有耐高溫、耐腐蝕、耐磨損等一系列優越性，可代替用于金屬材料和有機高分子用于苛刻的工作環境，在建筑、能源、航空、機械、汽車等領域都有著很廣泛的應用。如可制作磚瓦、排水管、電線路上的絕緣體、高溫工業窯爐的耐火材料、化學工業中的耐酸容器和蒸發皿等，對工業生產有著很重要的作用。針對大平面的工件檢測，要求快速有效地完成檢測工作，這就對超聲檢測技術提出了更高的檢測要求。本案例對某類型陶瓷板進行缺陷檢測，選用多浦樂輪式相控陣探頭，該探頭具有檢測覆蓋面積廣、檢測速度快、成像效果好等特點，相比較于需要夾持編碼器的常規相控陣探頭，該輪式探頭更具優勢。
工件情況
兩塊待檢工件板厚均為6mm，1號工件具有兩個直徑3mm的平底孔（如圖圓形標識1、2所示）；2號工件表面具有兩條不規則刻槽（如圖方框標識3、4所示）。

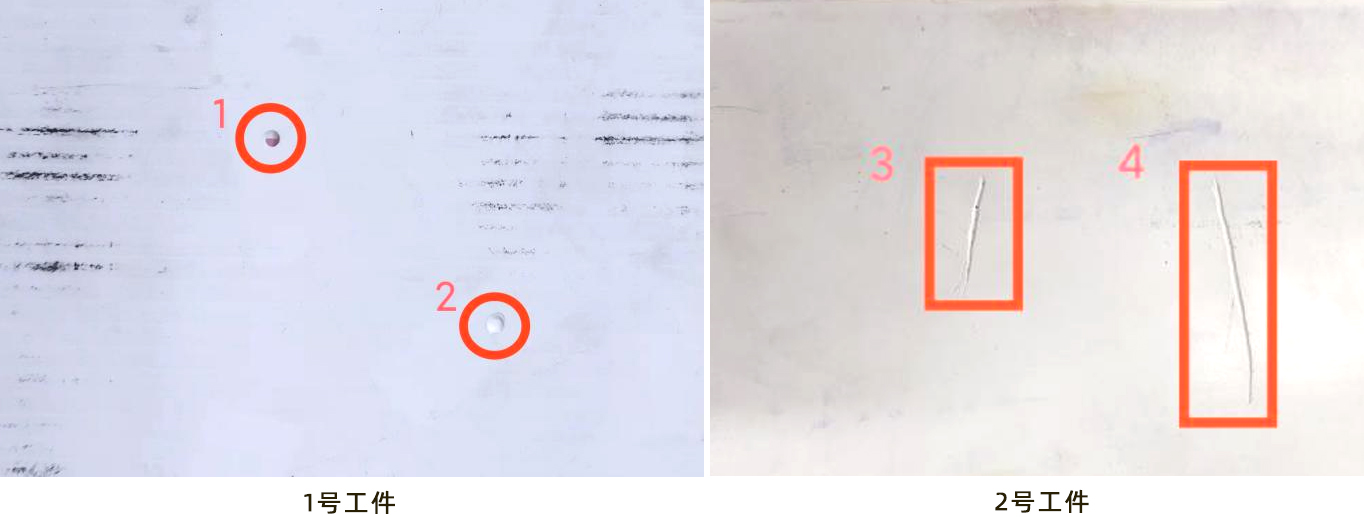

圖1 工件缺陷示意圖

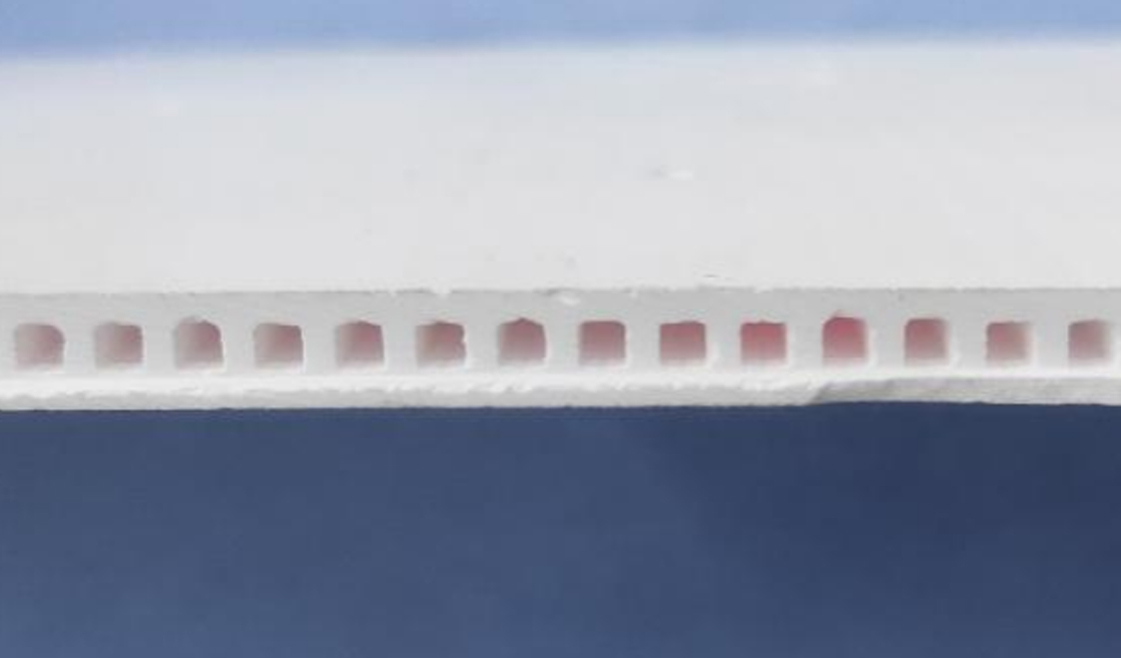

圖2 工件側面圖

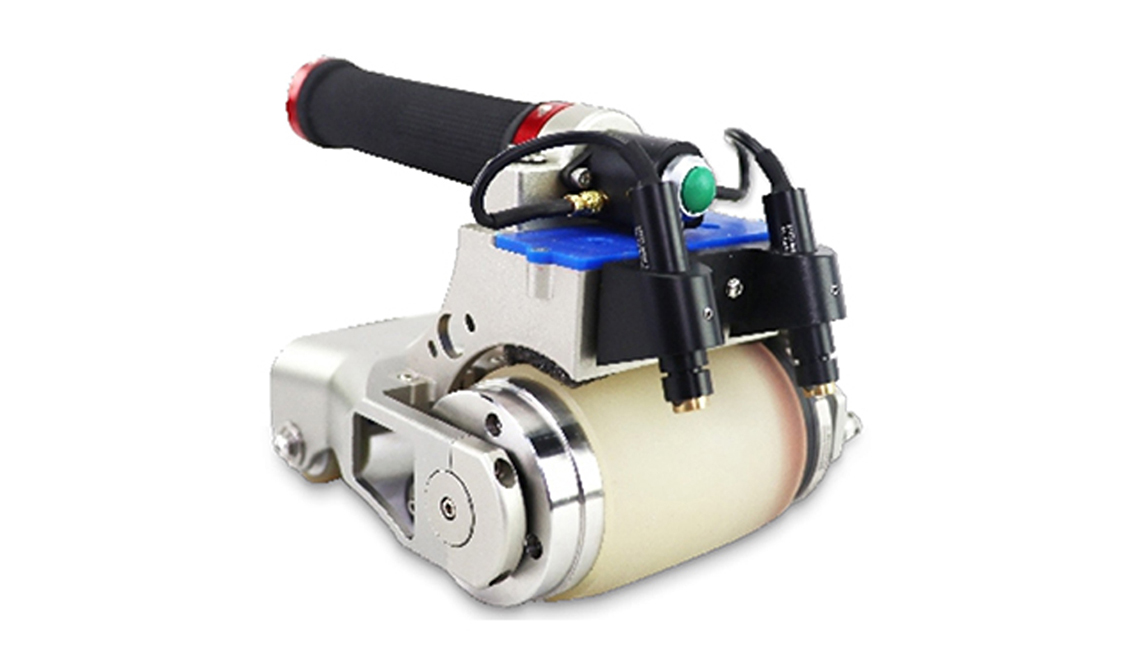

圖3 多浦樂輪式探頭
檢測結果
1號工件檢測結果
圖4 缺陷1
圖5 缺陷2
2號工件檢測結果
圖6 缺陷3
結? 論
使用自聚焦輪式探頭配合相控陣設備檢測平面復合材料、碳纖維陶瓷板等工件，具有檢測快速，檢測結果清晰可靠的特點，能有效提高工作效率。
