聚乙烯管道被廣泛地應用于城鎮水處理、燃?xì)膺\(yùn)輸、化工腐蝕溶液輸送等領域，此外在煤礦、電力等領域市場占有率也不斷提升。為了避免聚乙烯管道因出現高危缺陷發生泄露、爆炸等重大安全事故，需對易發生泄露和產生缺陷的部位進行必要的檢測。下文是對聚乙烯管道的彎頭和三通接頭進行相控陣技術檢測的案例，這些部位檢測難度較大，也進一步驗證了相控陣技術對該類型工件實現質量檢測的可行性。
待檢工件

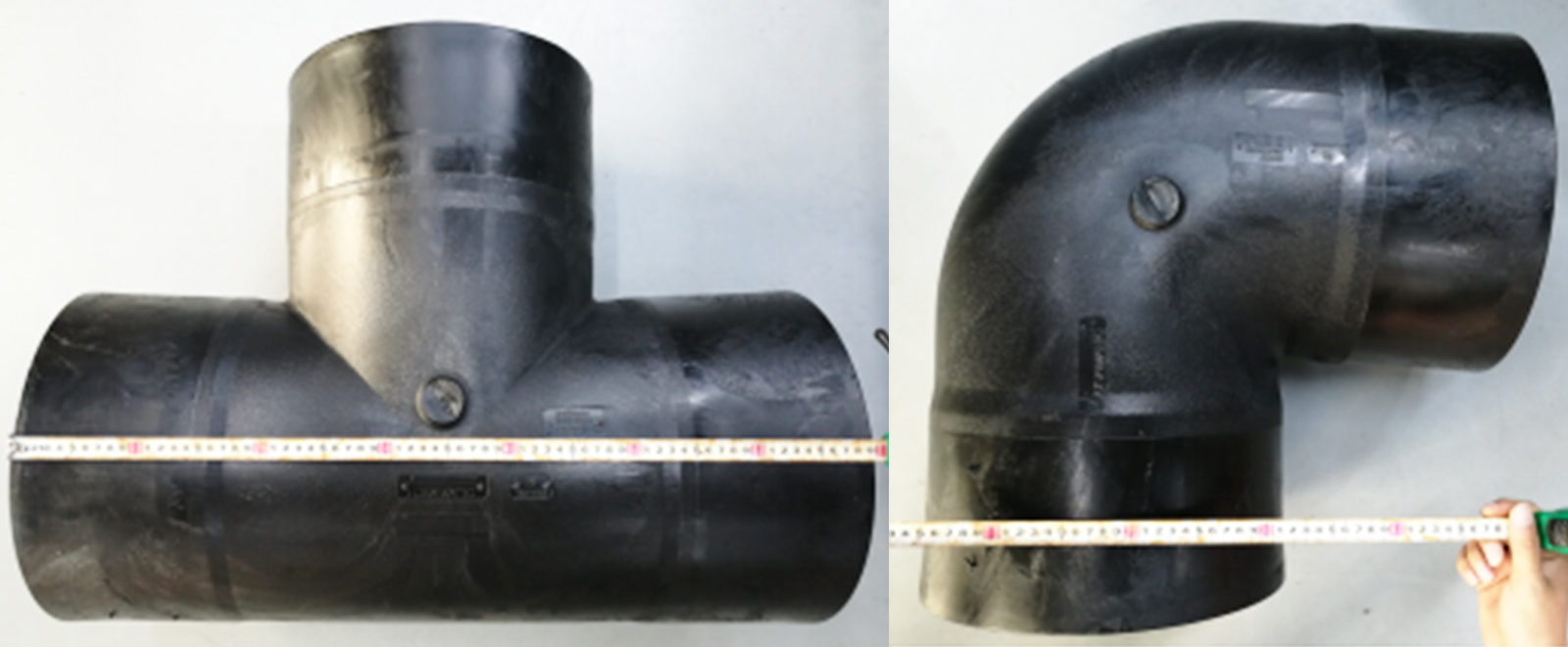

圖1 聚乙烯管道三通、彎頭
待檢工件如上圖1所示，其中聚乙烯管道三通（長度約690mm，寬度約500mm，外徑約200-310mm，壁厚約20-25mm），聚乙烯管道彎頭（外徑約200-320mm，壁厚約20-25mm），每個工件中有一處人工缺陷。
檢測方法
直管部分檢測方法
彎頭和三通的直管部分，內壁較外壁更加平整，故可采用多浦樂5M線陣相控陣探頭，加裝30mm厚度0°縱波楔塊（如下圖2所示），對于OD200mm-OD320mm管徑選用AID200和AID250兩種銑弧曲率的楔塊進行檢測。
圖2 多浦樂線陣相控陣探頭和楔塊
使用多浦樂研制的掃查器（如下圖3所示）在管道內做周向圓周掃查，能夠有效提高檢測效率。

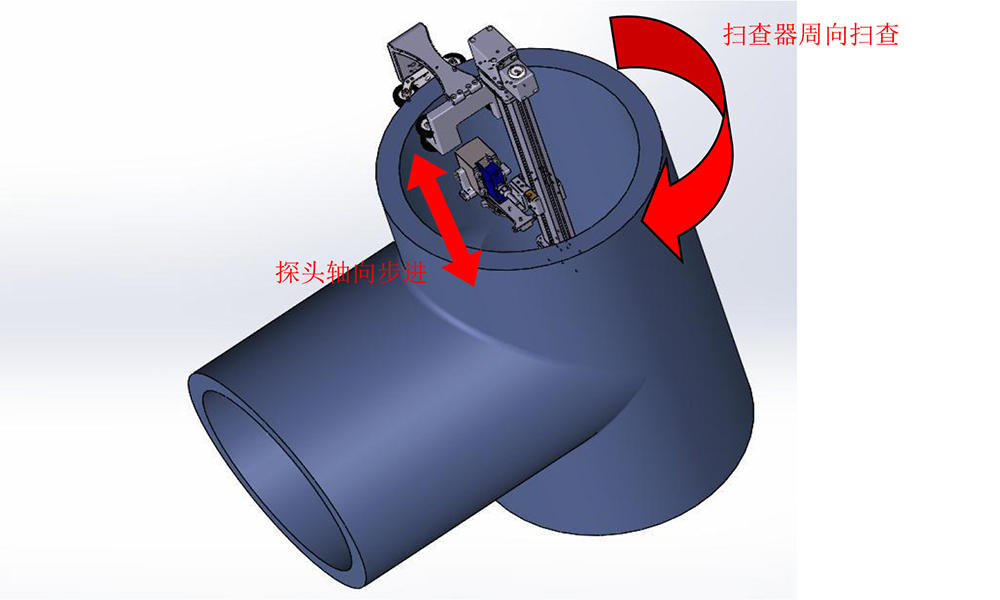

圖3 掃查器檢測三通示意圖
彎頭彎管部分檢測方法
如下圖4所示，彎頭和三通角接部分可采用5M可變曲率的柔性探頭裝配FS-06彎管腐蝕掃查器進行檢測。使用同一柔性陣列探頭，檢測時可根據待檢測的彎頭和三通直徑，更換不同規格水套，將該柔性陣列探頭插入水套內，等效于檢測該種管徑的凹陣相控陣探頭。

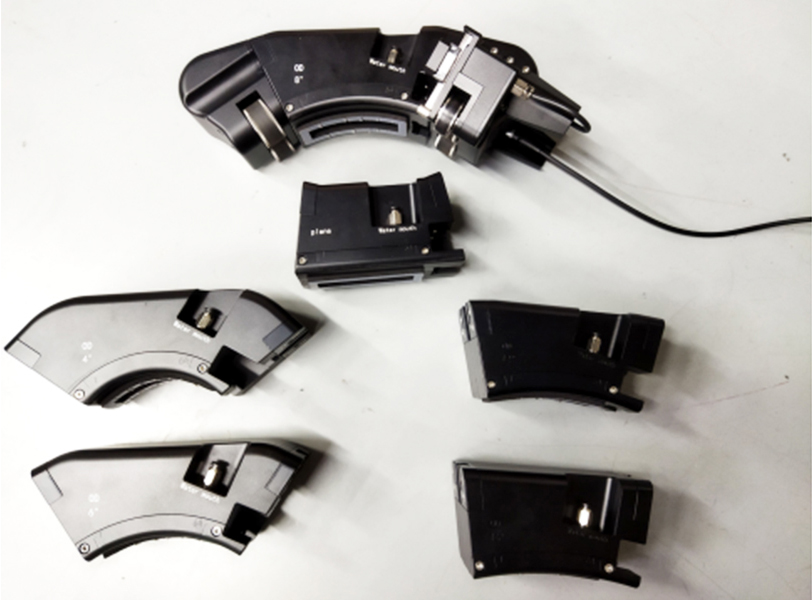

圖4 FS-06彎管腐蝕掃查器
檢測結果
檢測結果如下圖5所示，在S掃視圖上可看到相關缺陷的圖譜。檢測結果穩定，圖像清晰。

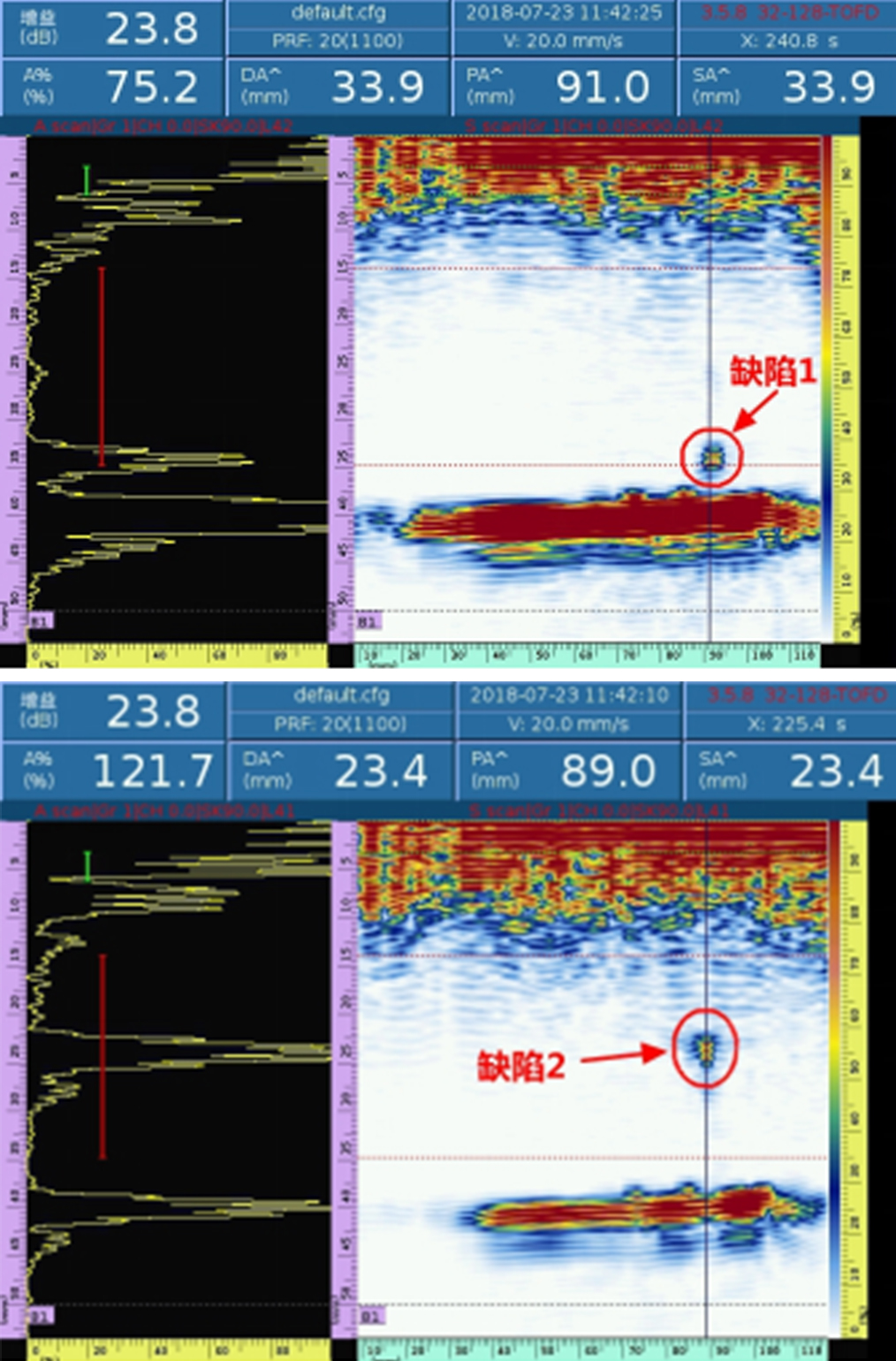

圖5 檢測結果示意圖
結 論
針對聚乙烯彎頭和三通檢測，可以采用多浦樂柔性探頭配備不同尺寸的水套來進行。對于表面狀況好的聚乙烯管，也可以直接采用柔性探頭檢測。多浦樂生產的探頭具備性能優異、質量穩定等特性，公司同時具備較強的定制能力，能夠從探頭、掃查器、設備功能、工藝等多角度入手，為客戶提供整體化、高水平解決方案，為工業安全提供強有力的保障。
