電力管件是將管子聯接成管路的零件，主要用在電廠、核電廠、化工廠等行業，為民眾提供穩定的電力保障，其質量安全也不言而喻。定期對電力管件進行質量檢測，可以及時發現管道安全隱患，防止意外事故發生，減少不必要的經濟損失。檢測時，由于管件壁薄，若使用普通探頭檢測，探頭始波較寬，難以區分表面與底面回波信號，增加了檢測難度。下面是一個使用多浦樂20M高頻探頭對薄壁電力管件進行檢測的應用案例。
待檢工件

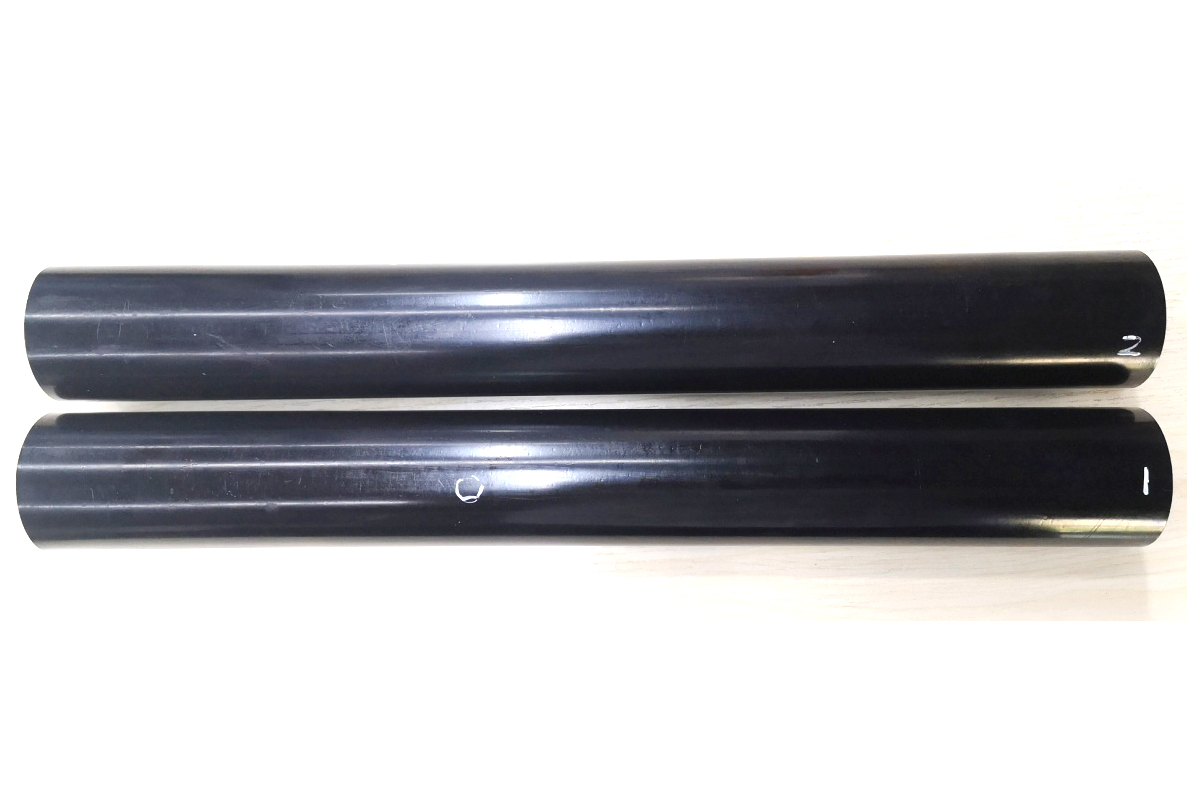

待檢工件試樣如下圖1所示，外徑64mm，平均壁厚約3mm，需對整個管件進行全覆蓋檢測。
圖1 待測工件試樣圖
由于管件厚度較薄，檢測過程中選擇多浦樂研制的20M高頻線陣探頭裝配0°楔塊進行縱波直入射掃查。多浦樂研制的高頻探頭具有寬帶窄脈沖特性，極佳的近表面分辨率和縱橫向分辨率，能很好解決該薄壁管件的檢測問題。某型20M高頻線陣探頭如下圖2所示。
圖2 多浦樂20M高頻探頭
檢測效果
檢測時，探頭與管件的相對位置如下圖3所示，通過觀察設備端S掃描顯示圖，可以快速識別待檢區域有無缺陷信號，在管件不同位置檢測得到結果圖如下圖4、圖5所示。
圖3 實際檢測過程
圖4 無缺陷處的回波S顯示
圖5 有缺陷位置回波顯示（紅框內為缺陷）
結 論
使用多浦樂高頻線陣探頭檢測該型號薄壁電力管件具有良好的檢測效果。可見，性能優異、質量穩定的探頭，對相控陣檢測起到了重要作用，針對不同檢測場景，選擇或定制適合的探頭是檢測工藝中的重要一環。多浦樂擁有專業的研發技術團隊以及國際一流的超聲換能器生產線，具備研制高標準、高水平探頭的能力，同時還可以根據客戶的要求定制探頭，為各領域的客戶提供優質全面的解決方案。
