方鋼在建筑工程中應用廣泛，一般作為重要的承重部件，一旦方鋼出現缺陷，可能會造成嚴重后果。因此，加強對方鋼的檢測也顯得尤為重要。在本方案中，擬采用相控陣方法對方鋼整體進行全覆蓋檢測，針對工件的外表面有R形轉角和平面的問題，同時也考慮了工件可能會出現多種形態的缺陷，提出了使用多種探頭配合進行檢測的方案。
待檢工件情況

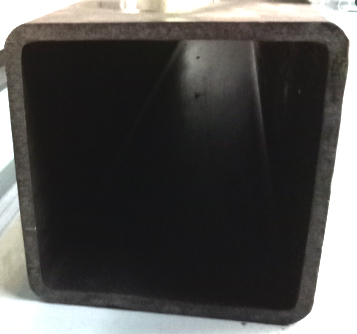

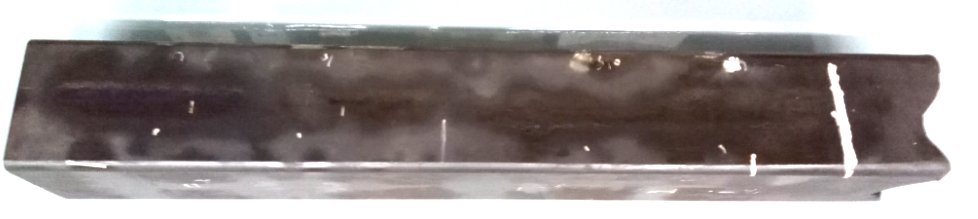

該試樣為200*200mm，壁厚10mm的空心方形鋼。試樣上端面和R弧處均有內壁橫向刻槽、內壁縱向刻槽、外壁橫向刻槽、外壁縱向刻槽各一處，各槽寬度深度1mm左右，槽長20mm，試件實物如下圖1所示。
圖1 方形鋼試樣
檢測時所用到的凹面探頭如下圖2所示。
圖2 凹面探頭
圖3 檢測時探頭布局圖
檢測時探頭布局圖如上圖3所示，其中線陣平面探頭，主要檢測缺陷類型是方鋼端面上下表面的環向劃傷、裂紋以及端面內部的氣孔、疏松類的缺陷；圓弧型的探頭為凹面探頭，主要檢測缺陷類型是方鋼R弧上下表面的環向劃傷、裂紋以及R弧內部的氣孔、疏松類的缺陷；另外的單獨擺放的探頭為特殊探頭，主要檢測缺陷為端面及R弧的縱向裂紋類的缺陷。
檢測結果
圖4 外端面缺陷回波
圖5 內端面缺陷回波
使用超聲相控陣技術能夠非常容易的檢測到方鋼中的刻槽缺陷，檢測結果直觀清晰，為缺陷的定位和定量提供了幫助，提高了掃查效率。利用凹面探頭，可對R角或者彎曲角度大的工件進行快速檢測，其檢測效果良好。
