棒材廣泛應用于建筑、機械、汽車、船舶等工業領域，在壓軋過程中，可能在棒材中心部位產生夾渣、疏松、分層及縮孔等內部缺陷，棒材的質量關乎設備設施的安全運行，相控陣超聲技術的發展讓棒材檢測變得更高效。目前批量棒材的檢測技術已經較為成熟，一般采用水浸自動化檢測。但是對于小批量、尺寸各異的棒材，手動檢測仍舊是最經濟實用的解決方案。本研究對不同直徑大小的碳鋼棒材進行了檢測，通過扇掃和線掃兩種方式進行，有效實現棒材內部缺陷的檢測。
待檢工件
待檢碳鋼棒材如下圖1所示，直徑分別為100mm，50mm和30mm，在每個工件上加工了Ф0.5，Ф1，Ф2，深度分別為0.5mm，1mm，2mm的平底孔缺陷。
圖1 工件實物圖
相控陣超聲探頭

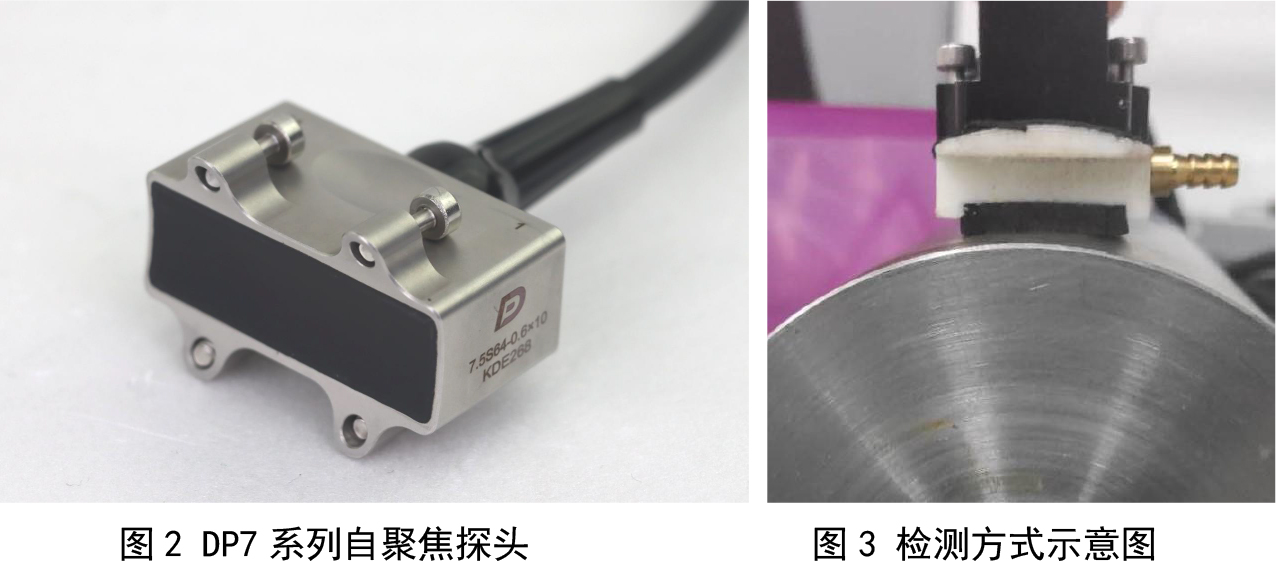

使用DP7系列自聚焦探頭（下圖2）加裝簡易的水楔塊進行局部水浸檢測，對棒材進行周向掃查，如下圖3所示。
檢測結果
對工件進行扇形掃描方式檢測，得到部分檢測結果如下圖4所示。
圖4 扇掃描檢測結果圖
使用同一探頭對直徑為62.3mm的棒材試塊進行線性掃描檢測，分別從兩側對相同位置的缺陷進行掃查，檢測結果如下圖5所示。
圖5 線掃描檢測結果圖
結論
從上文的檢測結果可以知道，使用7.5M自聚焦探頭對棒材進行水浸檢測，三個試樣中深度1mm以上的缺陷能夠較好地檢測出來，深度0.5mm的缺陷波與底波區較難區分開，可采用更高頻率如10M或20M的相控陣探頭進行檢測。對于大批量的棒材檢測，可使用自動化掃查系統搭配大陣元數的探頭實現高效的檢測。
