小螺釘作為常用的緊固件之一，其質量安全對于整體設備運行安全至關重要，如何快速有效地檢測螺釘質量也是無損檢測研究的熱點之一。一般來說，螺釘檢測經常使用的檢測方法有超聲波檢測法和磁粉檢測法，相比常規超聲的檢測速度以及檢測準確度和磁粉檢測所需要的檢測時長、要求工作人員有相當?shù)慕?jīng)驗等方面，全聚焦檢測技術有其明顯的優勢。在本案例中，使用多浦樂NOVASCAN 儀器中的全聚焦技術對小螺釘進行檢測，其檢測結果表明全聚焦檢測螺栓具有精度高、近表面盲區小等優點。
待檢工件
試驗用小螺釘如下圖 1-圖 3 所示，在待檢螺釘?shù)穆菁y區加工了深度約 0.5~0.7mm 的小刻槽缺陷?？紤]到螺釘頭端部有內六角凹槽或刻字，故均選擇在螺紋側的端頭檢測，同時將端頭處的凹坑打磨平整，提高探頭與接觸面的耦合效果。
全聚焦相控陣檢測儀
選用多浦樂NovaScan V1全聚焦相控陣成像檢測儀進行檢測。設備如下圖4所示，該設備具有高精度全聚焦檢測、實時3D檢測等功能，還支持用戶二次開發，適用于不同檢測場景。
圖4 多浦樂NovaScan V1全聚焦相控陣成像檢測儀
檢測效果
選取了3個小螺釘進行效果展示，長度分別為65mm，35mm和25mm，它們的檢測效果如下圖5所示。

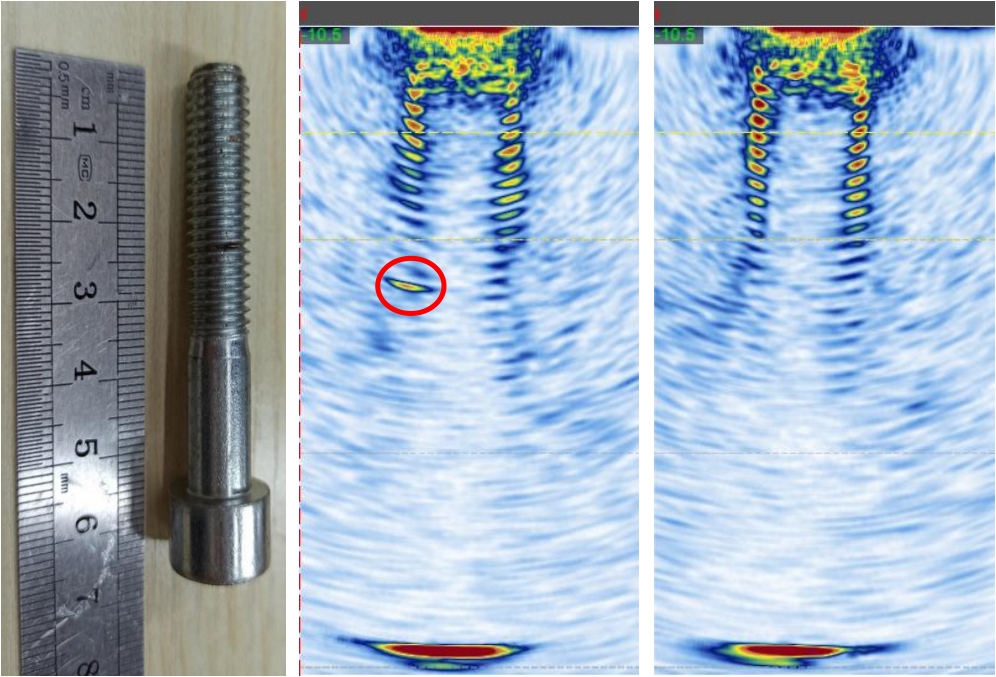

A）螺釘長度為65mm的檢測效果

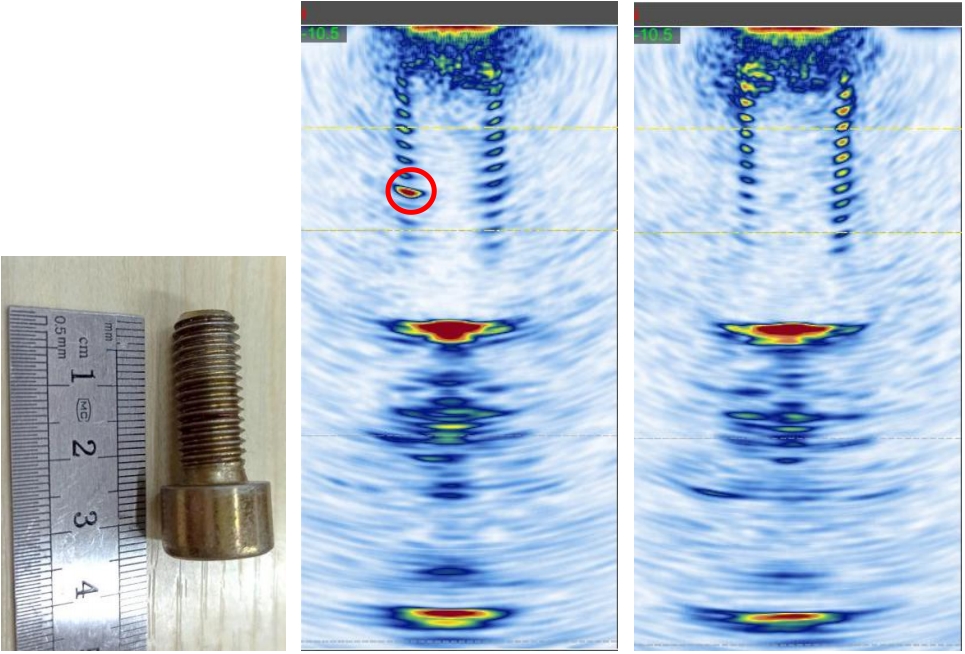

B）螺釘長度為35mm的檢測效果

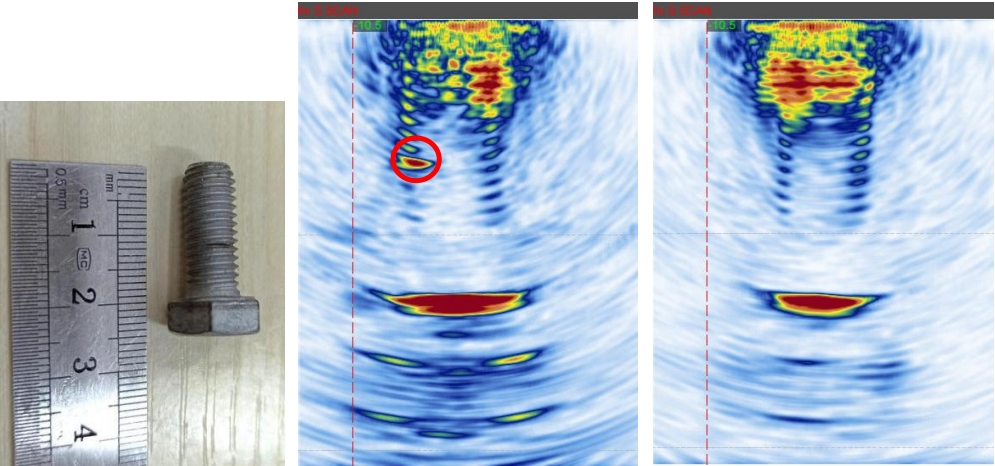

C）螺釘長度為25mm的檢測效果
圖5 檢測效果圖示
結? 論
使用全聚焦技術對小螺釘進行質量檢測，能夠直觀發現缺陷信號，準確記錄缺陷出現位置，螺釘檢測可預防因斷裂、脫落等問題引發重大損失或事故。
