異種鋼焊接廣泛應用于電力、石油、化工、礦山及軍工等行業。由于異種鋼焊縫兩側材料不一致，在焊縫不同側檢測其效果也會有差異。不銹鋼材質晶粒粗大，檢測時會存在雜波多以及能量損失的問題，增加了超聲檢測難度。在本次分享的案例中，在工件不同位置上加工了人工缺陷，使用相控陣檢測技術實現異種鋼焊縫質量檢測。
待檢工件
待檢測的工件由8mm厚的普通鋼（以下簡稱鋼）和不銹鋼平板對接焊接而成，焊縫寬度約為22mm。在待檢工件焊縫的兩端兩側分別加工了兩個缺陷；在焊縫上也加工了3個φ2的平底孔，孔深分別為2mm，1mm，0.5mm，如下圖1所示。

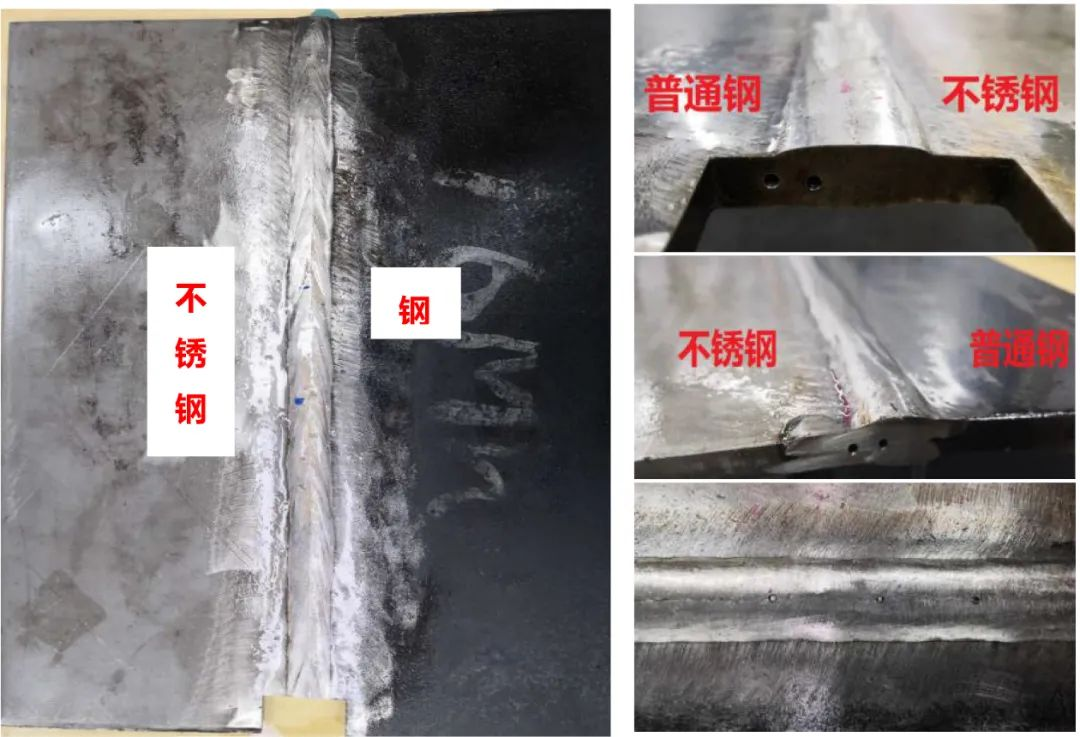

圖1 工件實物及缺陷標記示意圖
經過測試實驗發現使用DP8-7.5S16-N60S探頭檢測不銹鋼對接焊縫的效果良好，該類型探頭晶片為曲面，在次軸上也可形成聲束聚焦，具有分辨率高，缺陷定位準確的性能特點。DP8系列自聚焦探頭如下圖2所示。

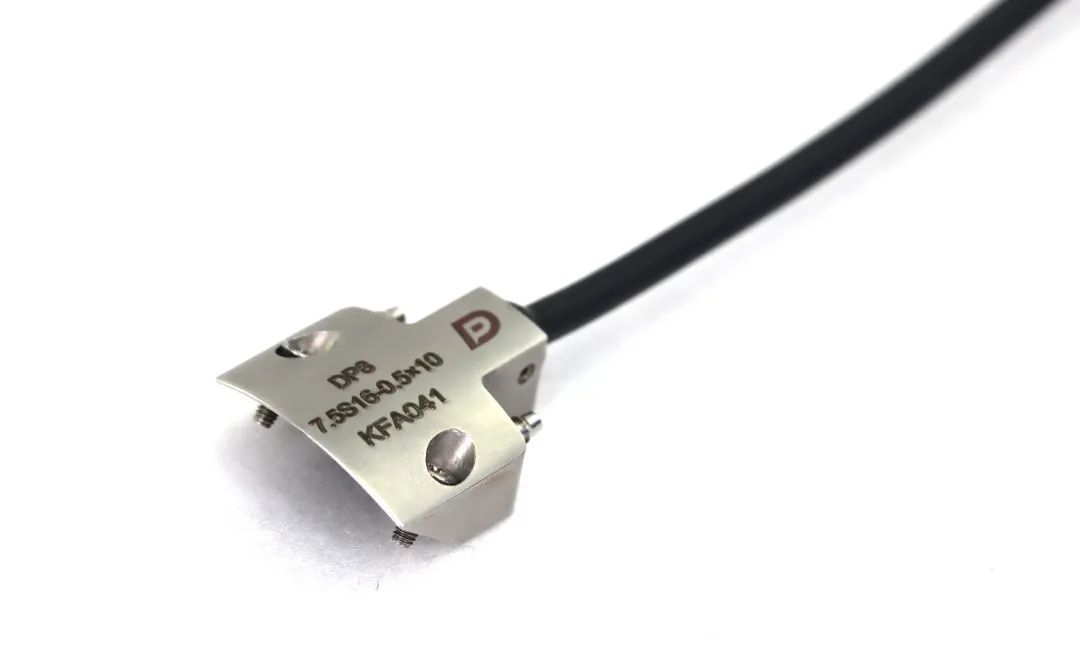

圖2 多浦樂DP8自聚焦探頭
檢測結果

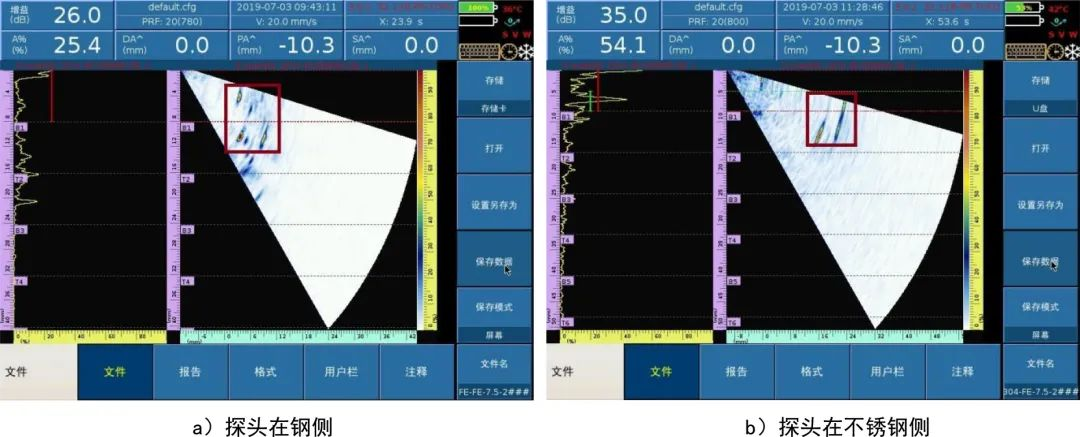

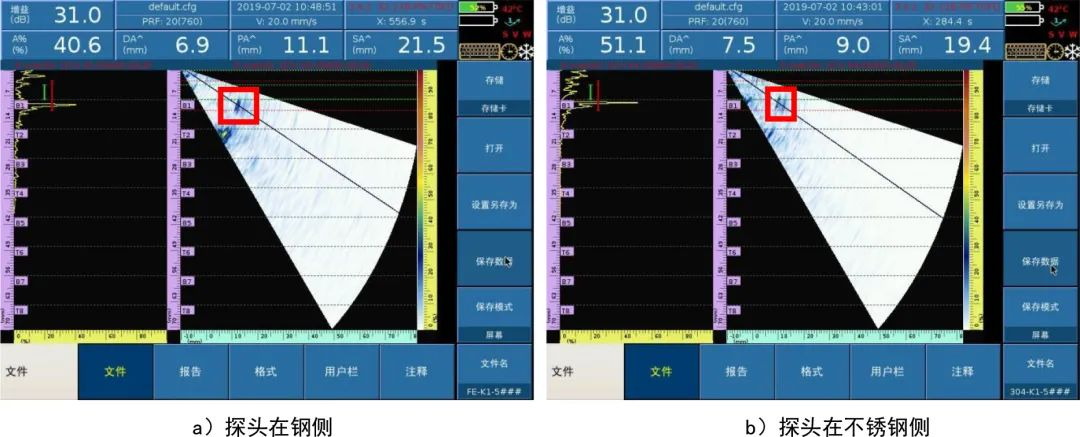

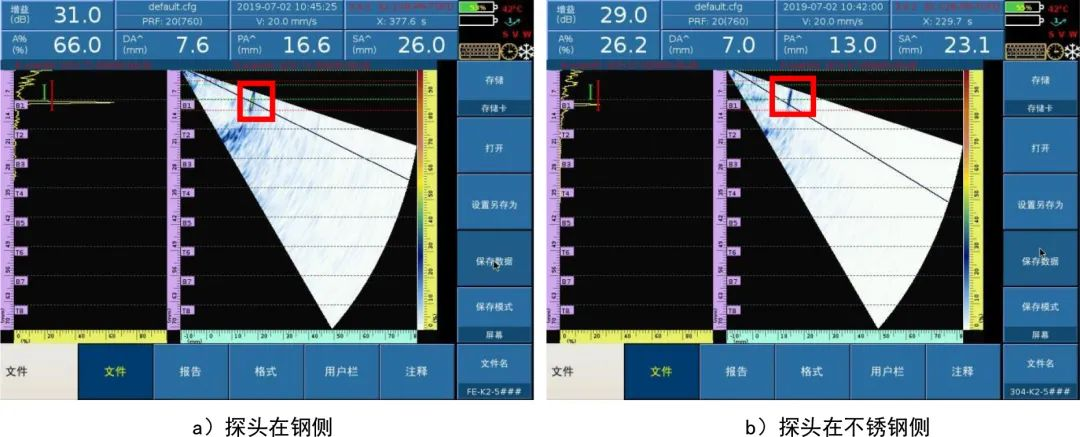

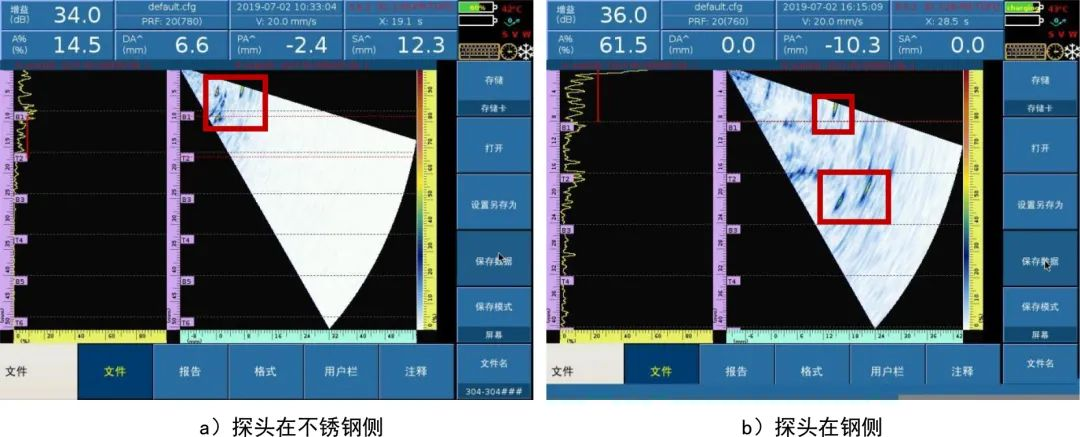

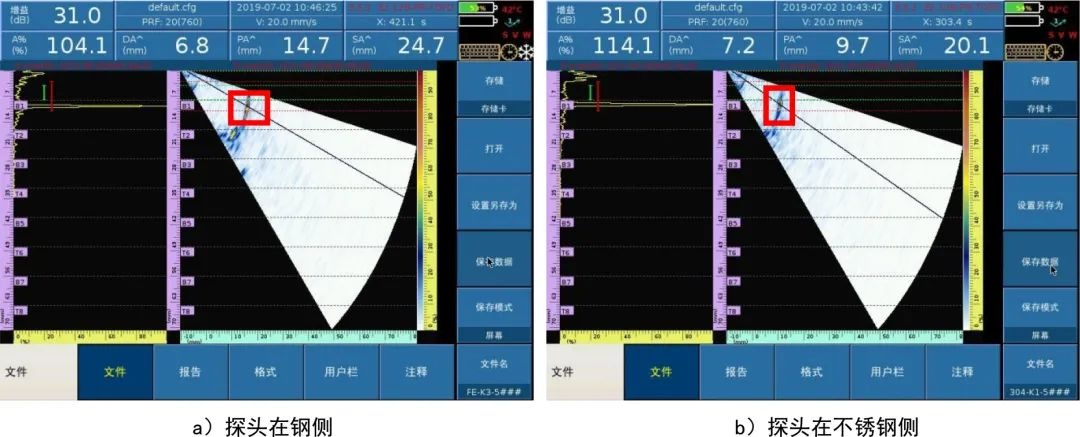

使用DP8自聚焦探頭在焊縫兩側進行檢測，其結果如下圖3~圖7所示。
圖3 普通鋼側缺陷檢測結果示意圖
圖4 不銹鋼側缺陷檢測結果示意圖
圖5 Φ2*2mm平底孔檢測結果示意圖
圖6 Φ2*1mm平底孔檢測結果示意圖
圖7 Φ2*0.5mm平底孔檢測結果示意圖
結論
從檢測結果可知，當缺陷位于某一側時，探頭置于同側檢測效果良好，置于對側時，由于聲束經過了兩種不同的材質，其材質的聲束差異性影響了超聲波的傳播，因此在對側檢測時，缺陷信號的位置及形狀會發生變化，導致缺陷定位定量產生一定誤差；當缺陷位于焊縫中間時，在兩側檢測都具有良好的效果。
