銅鋁管釬焊試塊相控陣檢測方案
發布日期：2022-09-19
閱讀量：5669
分享：
釬焊是人類最早使用的材料連接方法之一，本案例中的待測試樣采用的是套管嵌接的釬焊形式，使用相控陣超聲對銅鋁管釬焊質量進行檢測，根據掃描圖像判斷缺陷的大小、種類及位置，高效、快速、全面地反映出釬焊界面的接合狀態及內部缺陷，是一種較好的檢測銅鋁管連接質量的無損檢測方法。在本案例中，根據管管焊接處的固定形狀特點，定制了一種使探頭與管接處能完美貼合的楔塊，使得檢測變得更方便快捷。
待檢工件
待測工件如下圖1所示，鋁管外徑：20.1mm，銅管外徑：15.8mm。
圖1 工件實物
檢測所用探頭、楔塊如下圖2所示。
圖2 探頭、楔塊
檢測結果
首先制作標準熔深試塊，將待測工件的檢測結果與標準試塊對比得出檢測結論。

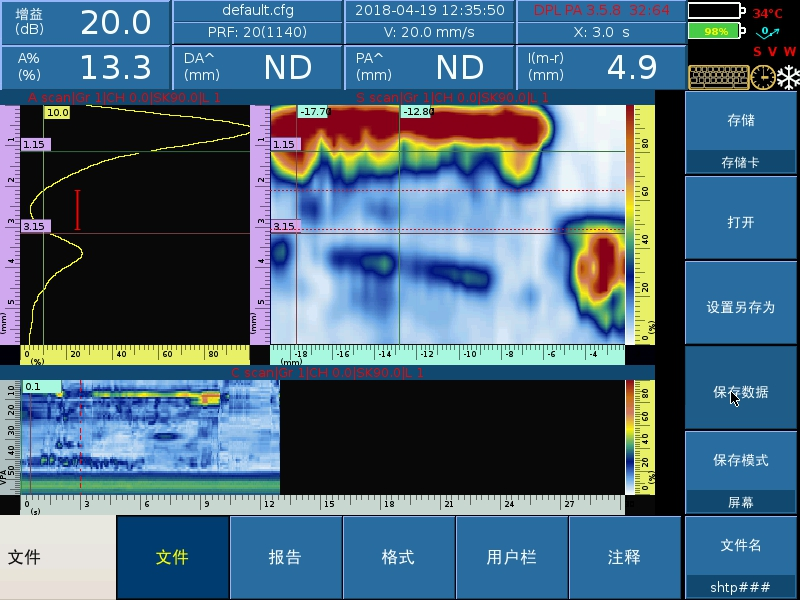

2號試塊：合格，中間存在小面積缺陷
3號試塊：不合格，存在大面積缺陷
4號試塊：合格

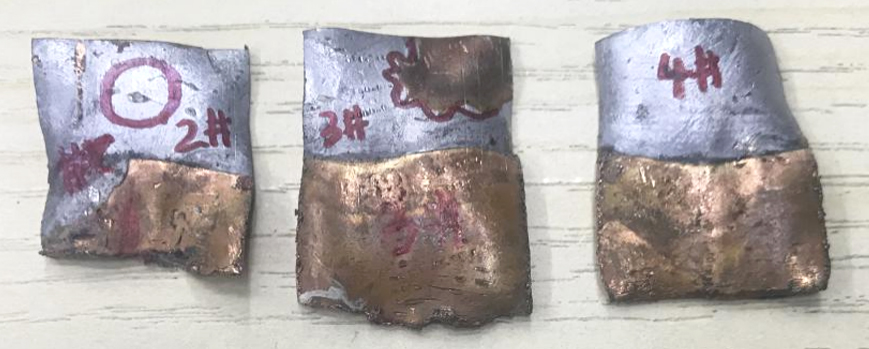

破壞性檢測對比
C掃描缺陷成像對比
結論
1、通過對銅鋁管釬焊試塊的檢測效果及對比實驗效果可以知道，依據相控陣技術的S掃描視圖和C 掃描視圖，可以快速的判斷出缺陷信號。
2、通過制定相關的標準試樣，得出具體的評判依據。
3、定制合適的楔塊，能有效保證檢測效果。
