不銹鋼薄板對接焊縫相控陣檢測
發布日期：2022-12-07
閱讀量：5606
分享：
不銹鋼具有良好的耐蝕性、耐高溫等良好性能，目前在宇航、汽車、機械、儀器儀表和能源等領域得到了廣泛的應用。服役過程中，不銹鋼容易發生點蝕，而點蝕會降低不銹鋼件的整體強度，且蝕孔容易成為應力集中的區域，造成設備的過早失效，因此加強對不銹鋼的檢測可以有效預防各類安全事故的發生。在本案例中，待檢工件的厚度僅有4.5mm，綜合考慮，選擇使用PHASCAN系列儀器配合自聚焦相控陣探頭進行檢測，檢測更高效、更可靠。
待檢工件

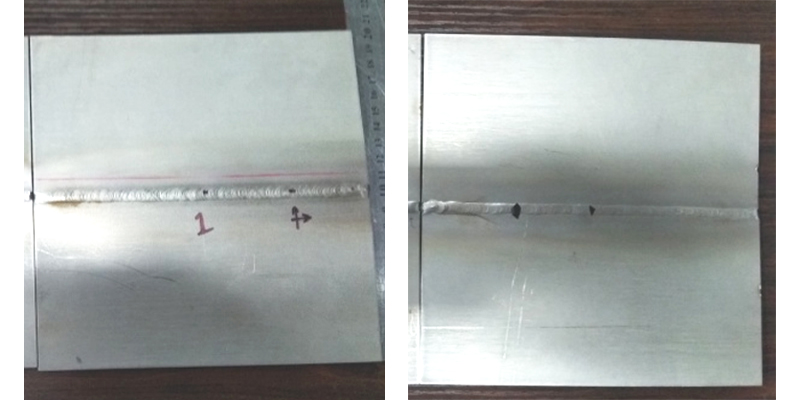

圖1 待測工件正面(左)和反面(右)實物圖
▌待測工件為長200mm，寬200mm，厚4.5mm的不銹鋼對接焊板，工件表面狀況較好。
實驗結果

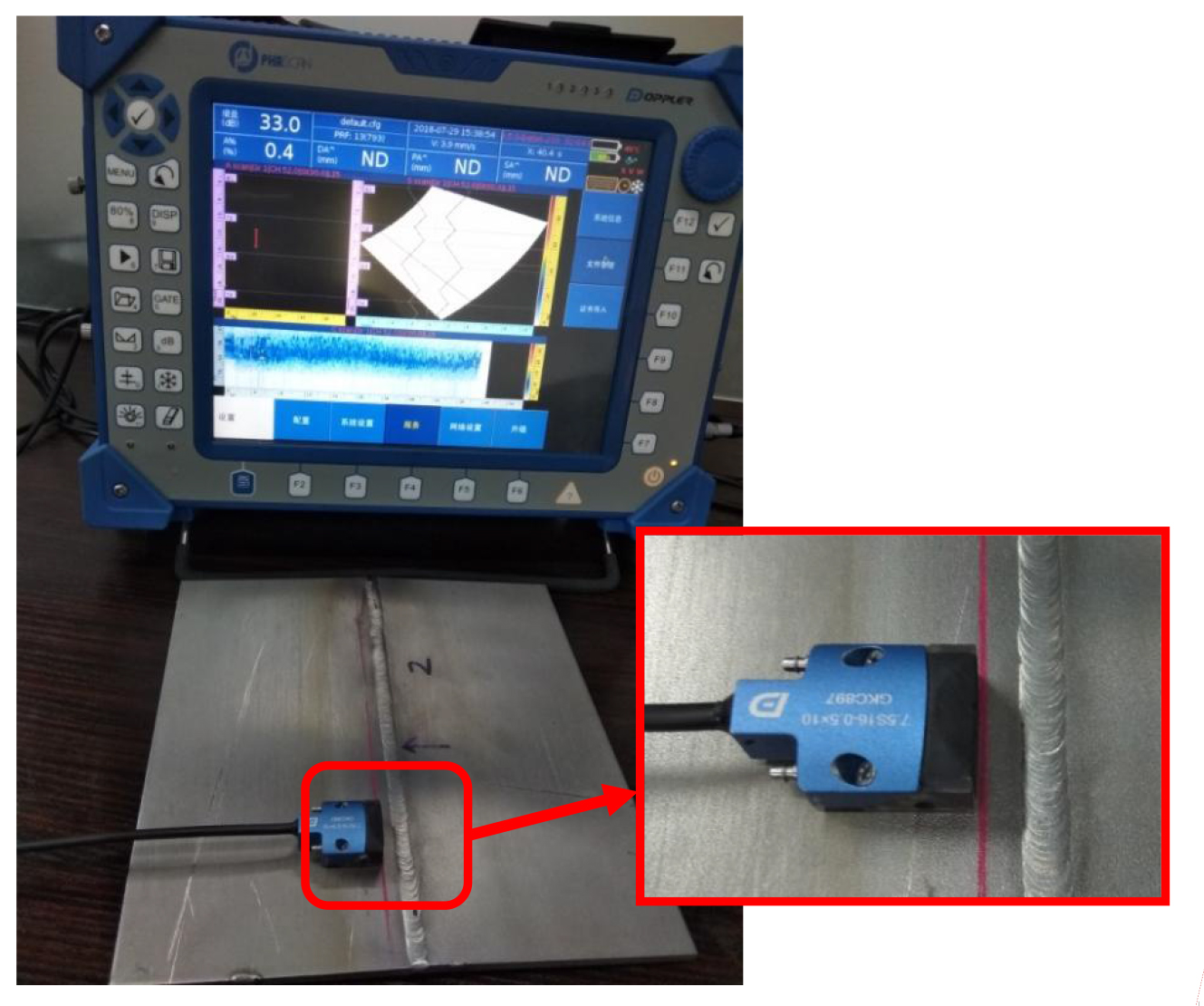

圖2 檢測時探頭和工件位置實體圖

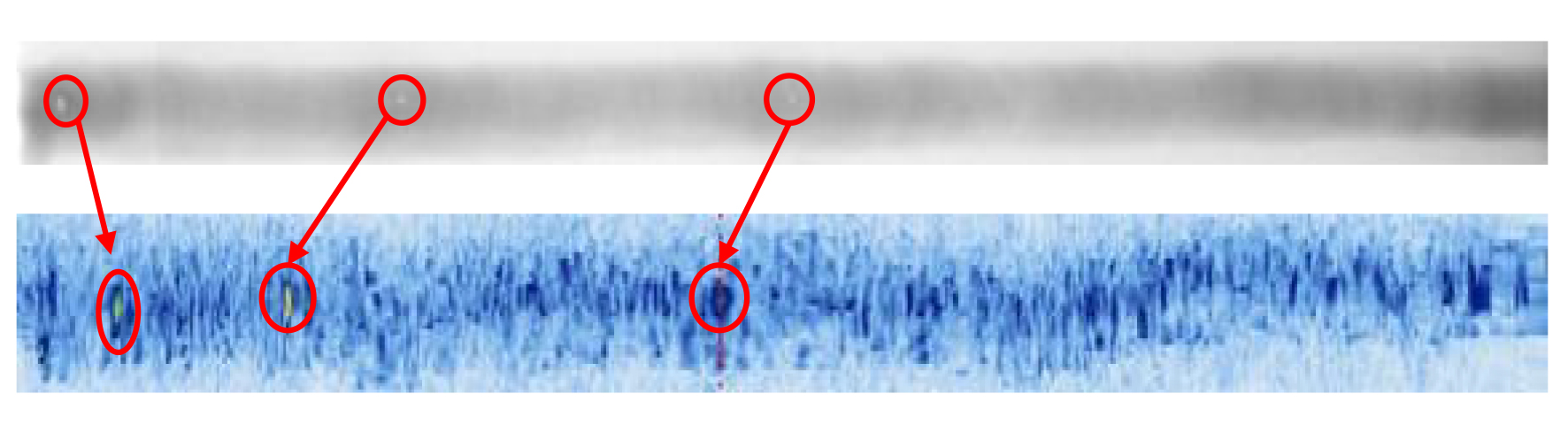

圖3 工件DR檢測(上)和相控陣(下)檢測結果對照圖
▌由圖3可以得出相控陣檢測結果與DR結果基本吻合，相控陣檢測圖譜清晰，檢測效果良好。
實驗總結
從檢測結果可知，相控陣超聲技術對于不銹鋼焊縫檢測具有較好的檢測效果。對于一些衰減大且厚度較薄的工件，可以采用多次回波對工件進行檢測，檢測的過程中通過回波位置分辨出固有余高回波和缺陷回波。檢測時盡量避免閘門框到結構固有回波，從而有效避免誤判。
