金屬粘接件在建筑、大型設備以及其它重工業領域中得到廣泛的應用，為了確保產品的粘接質量與安全，對其進行檢測是必要的。本文對某型異種金屬粘接件進行了檢測實驗，通過監測粘接層或監測底波來判斷粘接質量的好壞。使用多浦樂研制的自聚焦探頭和XY雙軸掃查器，實現對工件的粘接區全覆蓋掃查。
待檢工件
圖1 待檢工件

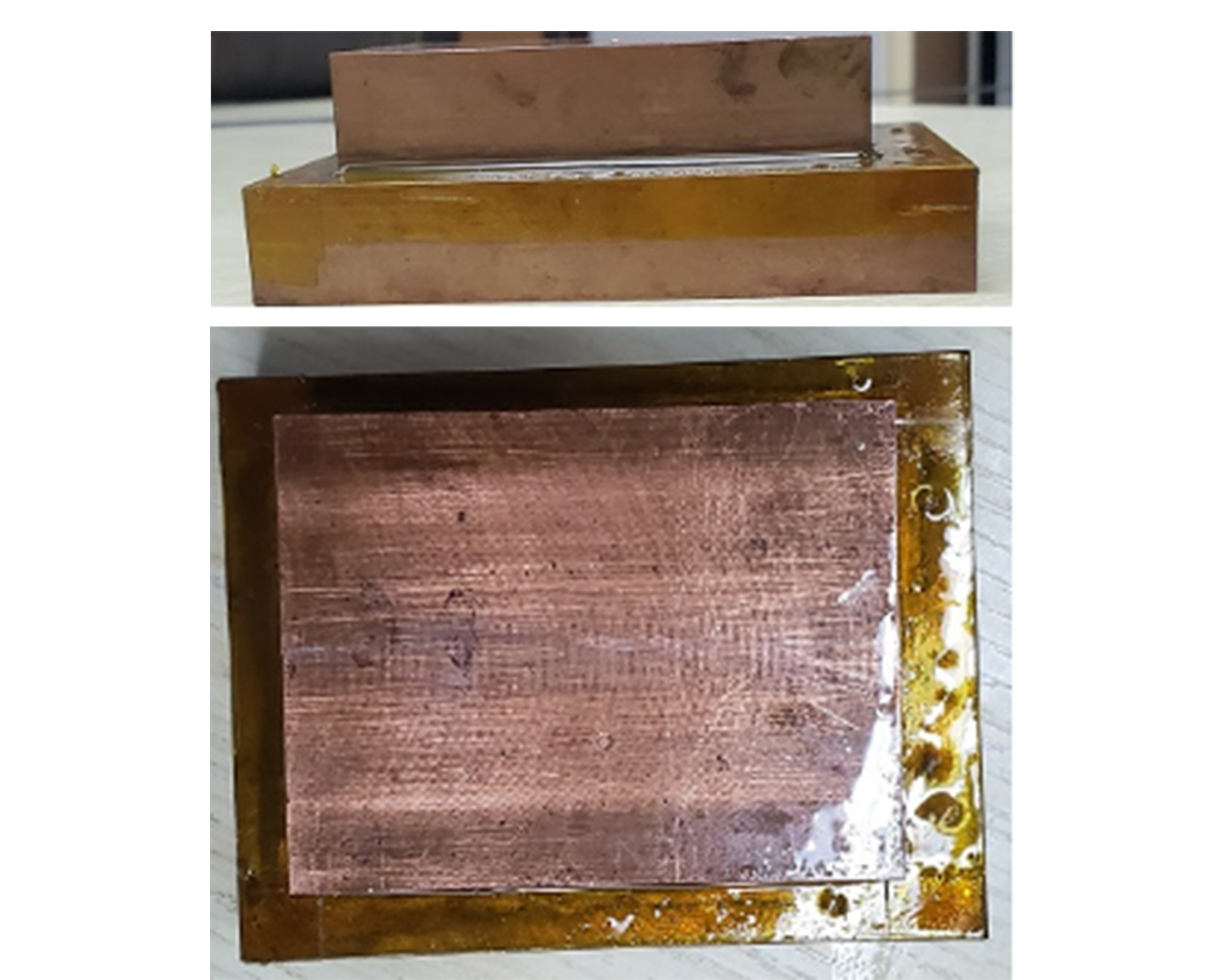

待檢工件如圖1所示，由銅-銦兩種不同金屬粘接而成，上下表面平整無異物。
檢測探頭與工裝

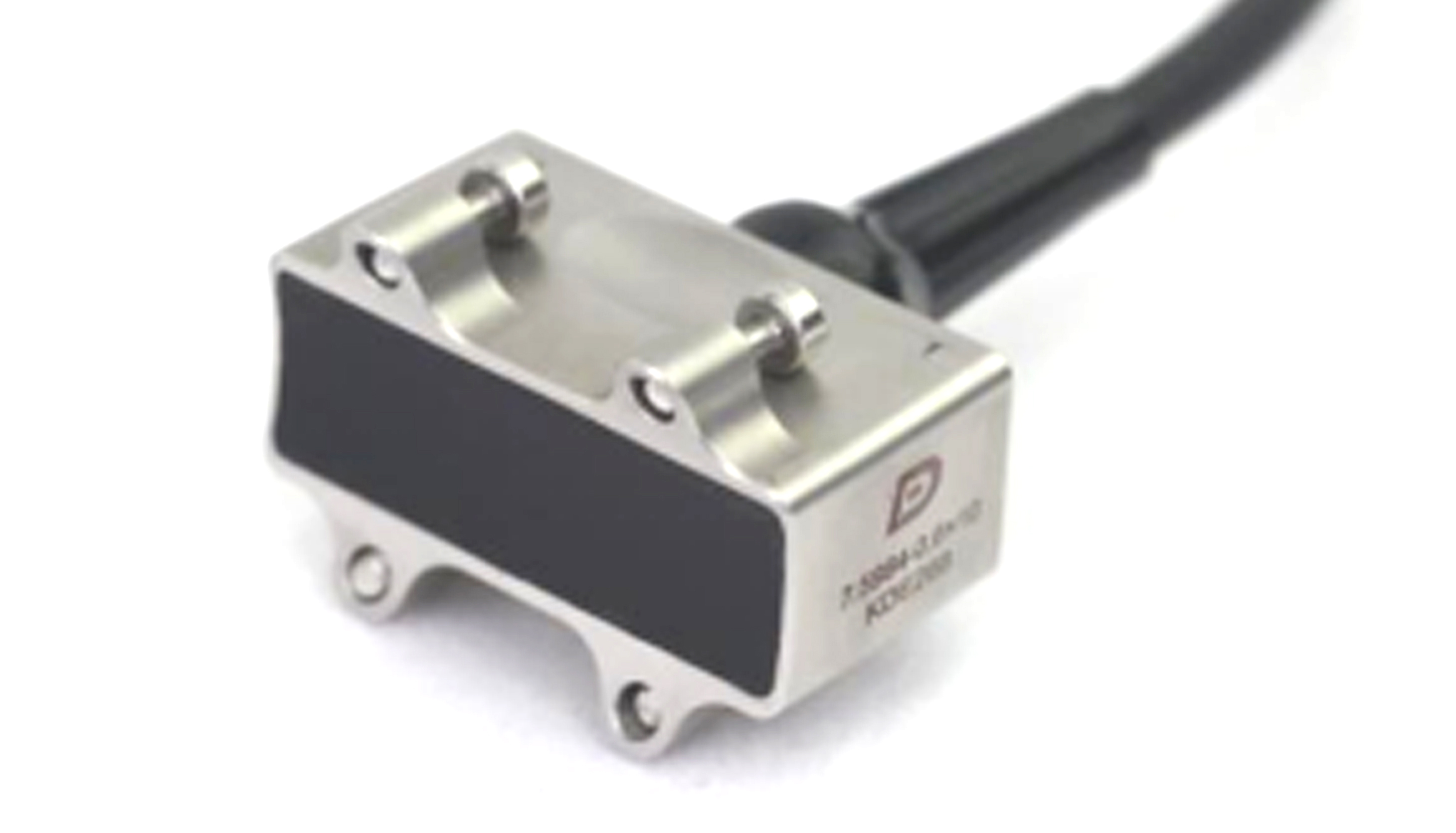

使用多浦樂F21型號自聚焦探頭對工件進行縱波直入射檢測，通過監測粘接層回波來判斷工件粘接質量是否良好。F21自聚焦探頭如下圖2所示。
圖2 多浦樂F21自聚焦探頭
借助XY雙軸掃查器，如下圖3所示，對工件的粘接區進行二維掃查，記錄掃查數據，有助于分析工件的整體粘接質量情況。
圖3 多浦樂XY雙軸掃查器
檢測結果
根據超聲檢測原理，兩種金屬若是粘接良好，大部分聲能可以穿透粘接層到達工件底面，粘接界面回波高度降低；若是粘接不好，超聲波在粘接層遇到缺陷后，聲能大部分反射回去，粘接界面回波高度較高。在C掃視圖中可以清楚直觀辨識缺陷信號，如下圖4所示。
圖4 檢測結果
結 論
從檢測結果可以知道，通過縱波直入射法能有效地檢測出異種金屬粘接工件中存在的脫粘缺陷。對于大批量的工件檢測需求，可以借助掃查器或自動化檢測系統實現半自動化、全自動化檢測，有效提高檢測效率。
