某型螺栓相控陣檢測
發布日期：2024-07-18
閱讀量：6162
分享：
螺栓是連接結構的重要緊固件之一，螺栓斷裂可能造成嚴重安全事故。近年來，相控陣超聲技術發展迅速，為工業檢測、質量安全提供了重要的技術保障，多浦樂積累了十多年的現場經驗，制定了多種成熟的螺栓檢測方案。本文待測螺栓一端端面是六角凹槽，在役檢測時，可以使用定制型探頭進行縱波直入射法檢測；拆卸下來的螺栓，還可以選擇自聚焦探頭進行橫波斜入射法檢測。
待檢工件
待測螺栓如下圖1所示，在螺栓的光桿位置和螺紋區不同位置加工了若干個人工缺陷，進一步驗證檢測工藝的可行性。缺陷加工位置示意圖如下圖2所示。
圖1 待測螺栓
圖2 刻槽位置示意圖
檢測用超聲探頭

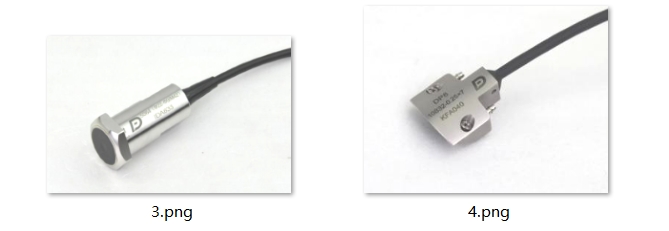

多浦樂定制型探頭和自聚焦探頭如下圖3、4所示。
檢測結果

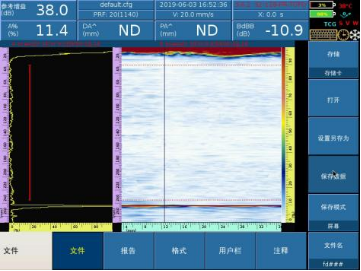

圖5 無缺陷檢測示意圖

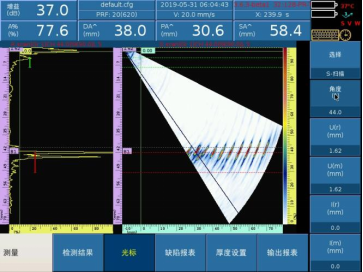

圖6?定制型探頭檢測效果

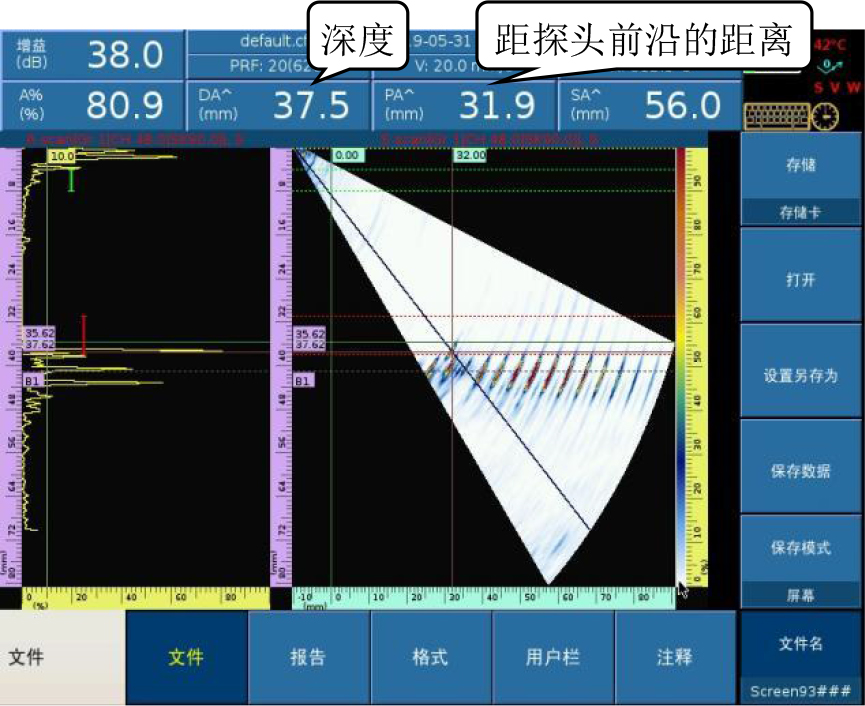

使用DP8型號自聚焦探頭加裝合適曲率的斜楔塊在螺栓光桿處進行周向掃查，檢測結果如下圖7、8、9所示。
圖7 B缺陷信號
圖8 C缺陷信號
圖9 D缺陷信號
